產品簡介：
ZJHP精小型氣動單座調節閥采用頂導向結構，閥體結構緊湊，流體通道呈現S流線型，壓降損失小流通量大，可調范圍振動性強的特點，閥座關閉性能符合GB/T4213-92標準，調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求可靠性及關閉性能高的高溫、低溫及閥前后壓差不大場合下使用。如果您還想了解其他氣動調節閥系列產品請點擊：http://www.hpbtpnh.cn
ZJHP精小型氣動單座調節閥標準技術參數
|
【閥體】
形 式：直通單座鑄造球形閥
閥 尺 寸：DN20-200
額定壓力：PN16、PN40、PN63、PN100
連接形式：法蘭（標準型）螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-200、JB/T-94
密封面形式：PN16為凸面
PN40、PN63、PN100為凹凸面
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：標準型（-20℃ ~ +200℃ ）
低溫型（-60℃ ~ -196℃ ）
散熱型（-40℃ ~ +450℃ ）
波紋管密封型
壓蓋形式：壓板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
墊 片：型式--齒型和平型
材料--F4/改性F4，不銹鋼+石墨
【閥作用（閥芯正裝）】
氣關式FO（配正作用執行機構）:
當氣源故障時，執行機構彈簧將閥打開
氣開式FC（配反作用執行機構）:
當氣源故障時，執行機構彈簧將閥關閉
【附件（根據要求配置）】
定位器，空氣過濾減壓閥，手輪機構，限位開關，
電磁閥，閥位傳送器，繼動器，保位閥，其他
【閥內組件】
閥 芯：?jiǎn)巫烷y芯
金屬密封
等百分比特性（%C）
線性特性（LC）
軟密封（材料：增強聚四氟乙烯）
【執行機構】
型 式：多彈簧式薄膜執行機構
ZHA-22、ZHA-23、ZHA-45
ZHB-22、ZHB-23、ZHB-45
閥 作 用：正作用，反作用
膜片材料：丁晴橡膠夾增強滌淪織物
彈簧量程：20 ~ 100KPa
40 ~ 200KPa
80 ~ 240KPa
供氣壓力：0.14 ~ 0.4MPa
信號接口：內螺紋M16X1.5
環境溫度：-30℃ ~ +70℃
|

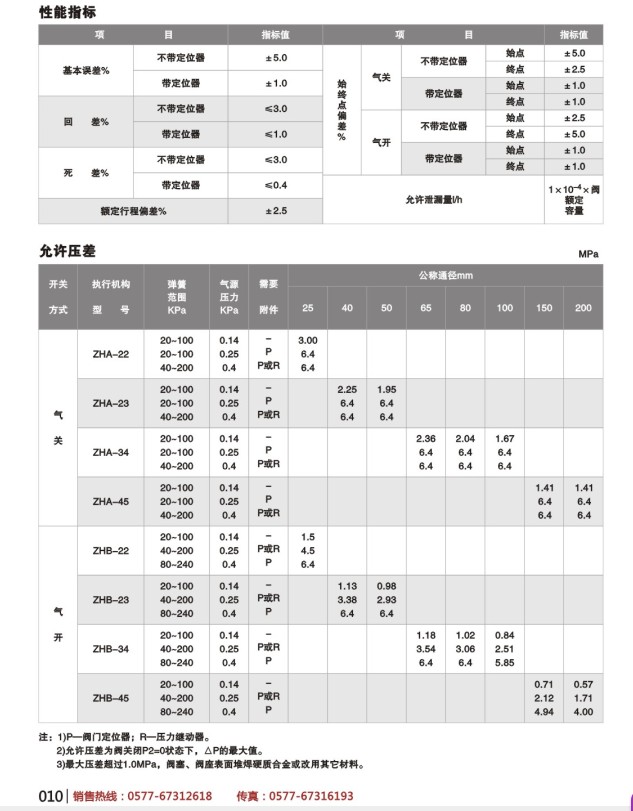

【性能】
額定Kv值：參照表格1
流量特性：線性，等百分比
可調范圍：50:1
閥座泄漏率（對于額定Kv值%）：
金屬密封--小于0.01% （ANSIB16.104-1976IV級）及小于0.001%（為選擇項）
軟 密 封--小于0.00001% 以下 （ANSIB16.104-1976IV級）
回 差：帶定位器的小于全行程的1%
不帶定位器的小于全行程的3% ~ 5%
基本誤差：帶定位器的小于全行程的±1%
不帶定位器的小于全行程的±5%

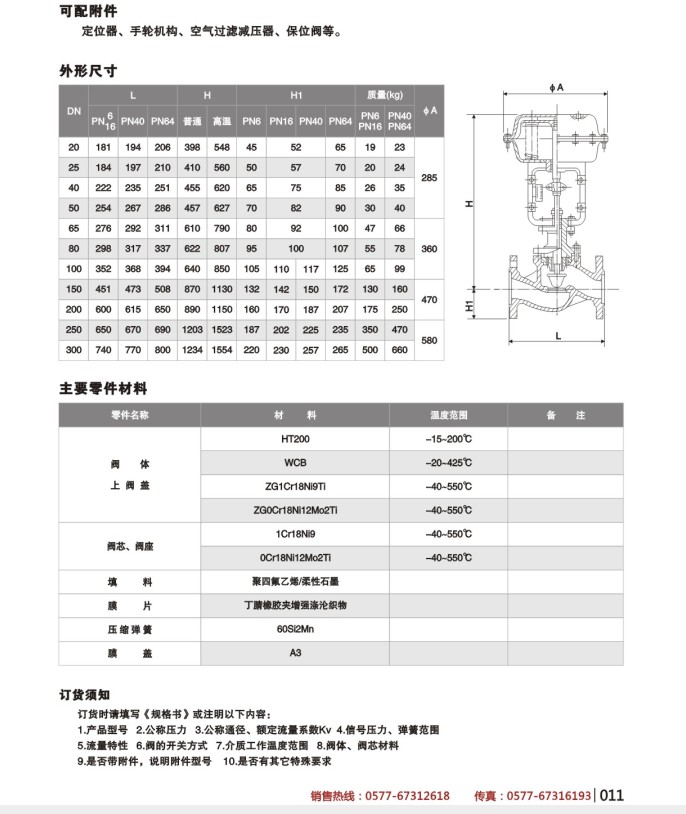

外形尺寸：參照表格2
【油漆顏色】調節閥的氣動執行機構的表面
應涂漆，不銹鋼或銅質的閥可
以不涂漆；閥體上的箭頭及文
字涂紅漆。用戶指定色彩也可
以。
|
